電纜橋架是現代建筑電氣布線中不可或缺的組成部分,它不僅為電纜提供了支撐和保護,還確保了電力和通信系統的穩定運行。
以下裕金祥小編將為科普一下關于電纜橋架的分類、區別、優勢及用途:
1. 槽式電纜橋架
- 結構特點:全封閉型,由整張鋼板彎制而成,具有深度和封閉性。
- 適用場景:適用于計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜的敷設。
- 優勢:防塵、防干擾,對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護有較好效果。
2. 托盤式電纜橋架
- 結構特點:半密封型,表面處理可分為鍍鋅、靜電噴塑和熱鍍鋅三種。
- 適用場景:廣泛應用于石油、化工、輕工、電訊等領域。
- 優勢:重量輕、載荷大、造型美觀、結構簡單、安裝方便,既適用于動力電纜的安裝,也適用于控制電纜的敷設。

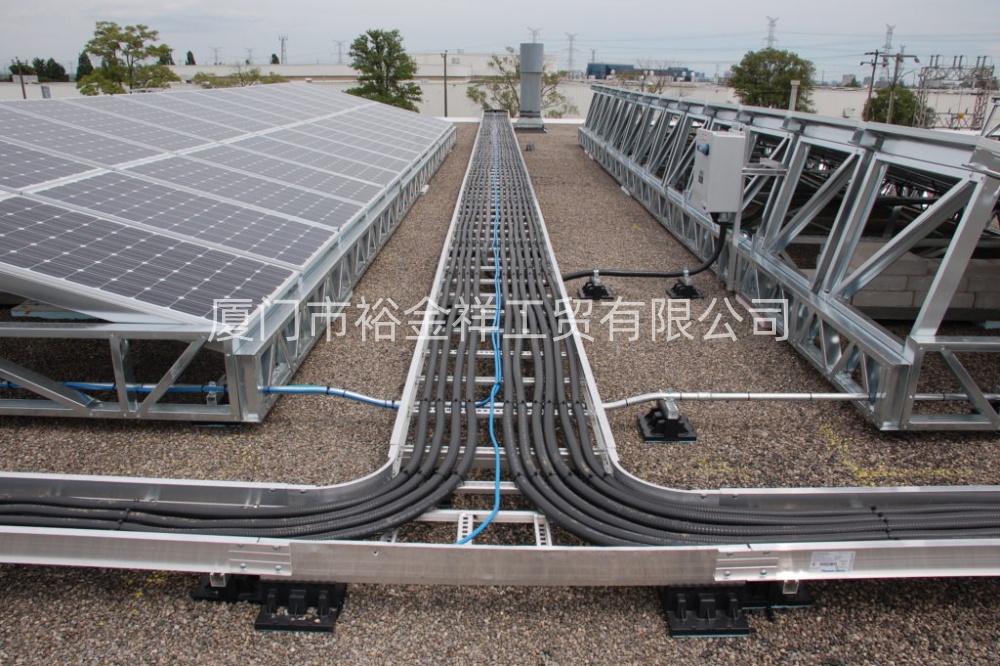

3. 梯級式電纜橋架
- 結構特點:外型像梯子,中間焊有橫桿加固支撐,重量輕、成本低。
- 適用場景:一般直徑較大電纜的敷設,特別適合于高、低壓動力電纜的敷設。
- 優勢:具有良好的通風散熱性能,成本低,安裝方便。
4. 大跨距電纜橋架
- 結構特點:通常由拉擠玻璃鋼型材組裝而成。
- 應用場景:適用于電力電纜、控制電纜、照明電纜及配件等。
- 優勢:使用壽命長(一般設計壽命為二十年)、安裝方便且成本低、切割方便、不需維護。
5. 組合式電纜橋架
- 結構特點:新型橋架,結構簡單、配置靈活、安裝方便。
- *適用場景:適用于各項工程、各種單位、各種電纜的敷設。
- 優勢:可以根據現場安裝任意轉向、變寬、分引上、引下,不需要打孔、焊接就可用管引出。
6. 網格式電纜橋架
- 結構特點:由鋼絲編織而成,具有開放性的網格結構。
- 適用場景:適用于需要頻繁變動或增加電纜的場合。
- 優勢:靈活性高,便于電纜的增減和維護。
綜上所述,不同類型的電纜橋架各有其獨特的優勢和適用場景。
在選擇電纜橋架時,應根據具體應用場景和需求來選擇合適的類型和規格。
同時,在安裝和使用過程中,應嚴格遵守相關規范和標準,確保電纜橋架的安全、可靠運行。
